เน้น
คีย์พานควบคุมสวิตช์เมมแบรนด์ยืดหยุ่น
,แผ่นสลับบอร์ดวงจร FPC
,คีย์พานสวิทช์พิมพ์แบบยืดหยุ่น
-
หมายเลขรุ่นHC-FPC-022
-
โหมดผสมผสานแผ่นกาวยืดหยุ่น
-
กาวนำไฟฟ้าวางเงินนำไฟฟ้า
-
สารหน่วงไฟV2
-
เทคโนโลยีการประมวลผลฟอยล์ไฟฟ้า
-
วัสดุฐานทองแดง
-
วัสดุฉนวนเรซินอินทรีย์
-
แรงดันไฟฟ้าสูงสุด50 โวลต์กระแสตรง
-
กระแสสูงสุด100mA
-
ต้านทานการติดต่อ0.5-10Ω
-
ความต้านทานของฉนวน≥100mΩ
-
ทนต่ออิเล็กทริก250VRMS
-
กองกำลัง57 ถึง 397 ก
-
สลับจังหวะ0.1 ถึง 1.5 มม
-
อุณหภูมิในการทำงาน-20 ถึง 80°ซ
-
จำนวนสั่งซื้อขั้นต่ำ100
แผ่นพิมพ์แบบยืดหยุ่น แผ่นสวีท FPC การควบคุมคีย์พาดวงจร
แผงสวิตช์การพิมพ์แบบยืดหยุ่นแผงวงจรปุ่มกดควบคุม FPC
ปุ่มกดควบคุมวงจรพิมพ์ที่มีความยืดหยุ่นประสิทธิภาพสูง ออกแบบมาเพื่อการทำงานที่เชื่อถือได้ในงานอุตสาหกรรม
คุณสมบัติที่สำคัญ
- วัสดุซ้อนทับ: โพลีเอสเตอร์ (PET) ของ AUTOTYPE หรือโพลีคาร์บอเนต (PC) ของ LEXAN
- กาวด้านหลัง: 3M 467MP, 3M 468MP และตัวเลือกที่เทียบเท่า
- การจับคู่สี: ระบบจับคู่สี Pantone และ RAL
- กำหนดรูปแบบหาง พิน และวงจรตามความต้องการของลูกค้า
- มีให้เลือกทั้งแบบโดมโลหะหรือโดมโพลี
ข้อมูลจำเพาะทางไฟฟ้า
- อัตราวงจรสูงสุด: 50 V DC, 100mA, 500mW
- ความต้านทานต่อการสัมผัส: 0.5-10Ω (ขึ้นอยู่กับความยาวร่องรอยและวัสดุ)
- ความต้านทานของฉนวน: ≥100MΩที่ 100V
- ทนต่ออิเล็กทริก: 250VRms (50 ถึง 60 Hz/นาที)
- การตีกลับของสัญญา: ≤10 ms
ข้อมูลจำเพาะทางกล
- แรงกระตุ้น: ชนิดแบน = 57 ถึง 284G (2 ถึง 10 ออนซ์), ชนิดสัมผัส = 170 ถึง 397 ก. (6 ถึง 14 ออนซ์)
- จังหวะสวิตช์: แบบแบน = 0.1 ถึง 0.5 มม., ประเภทสัมผัส = 0.6 ถึง 1.5 มม.
ข้อมูลจำเพาะด้านสิ่งแวดล้อม
- อุณหภูมิการทำงาน: โดมแบน/โลหะ: -20°C ถึง 80°C, โดมโพลี: -20°C ถึง 55°C
- อุณหภูมิในการจัดเก็บ: โดมแบน/โลหะ: -40°C ถึง 80°C, โดมโพลี: -40°C ถึง 60°C
- ความชื้นในการทำงาน: 90% ที่ 40°C เป็นเวลา 240 ชั่วโมง
- การสั่นสะเทือน: สูงสุด 20GS (10 ถึง 200Hz, MIL-STD-202, M204, เงื่อนไข B)
ข้อมูลจำเพาะทางเทคนิค
| ความต้านทานของสายไฟ | <1Ω/ซม | เวลาชีวิต | >1 ล้านครั้ง |
| จัดอันดับปัจจุบัน | 25-100mA, 0~30V กระแสตรง | อุณหภูมิในการทำงาน | -104°F~158°F |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | <50V, กระแสตรง | ความชื้นในการทำงาน | ที่ 104°F, <98% RH |
| ความต้านทานของฉนวน | <100MΩ, 250V DC | เวลาสปริงกลับของโดม | <5 มิลลิวินาที |
| สลับการเดินทาง | ชนิดแบน 0.05-0.3มม ประเภทสัมผัส: 0.3-1.5 มม |
ทนต่อแรงดันไฟฟ้าของวัสดุฐาน | 1500 โวลต์กระแสตรง |
| ความยืดหยุ่นของหาง | มุมใดก็ได้ภายใน 180 องศา | ||

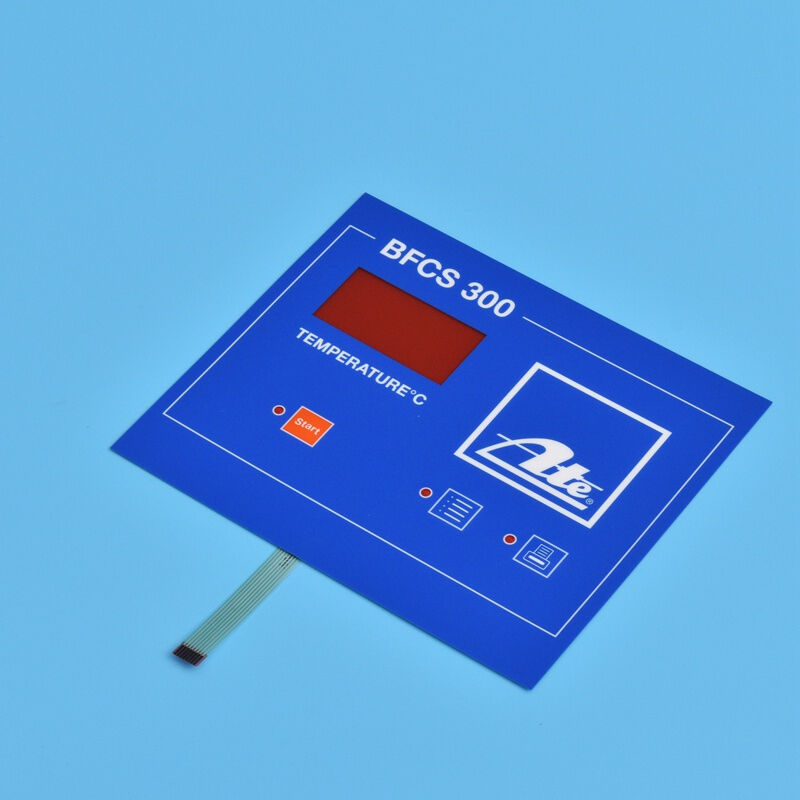

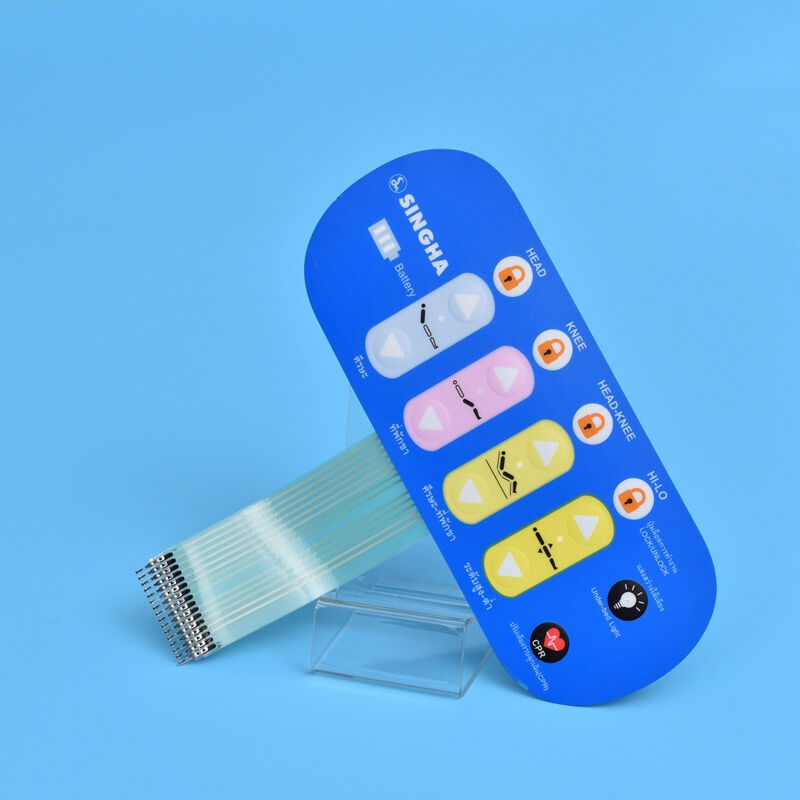

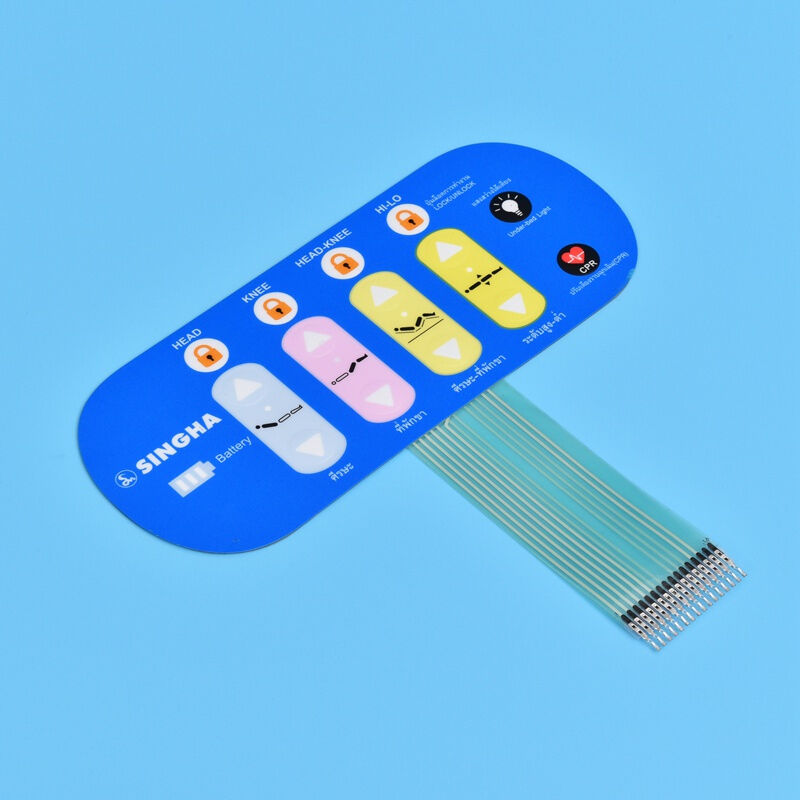

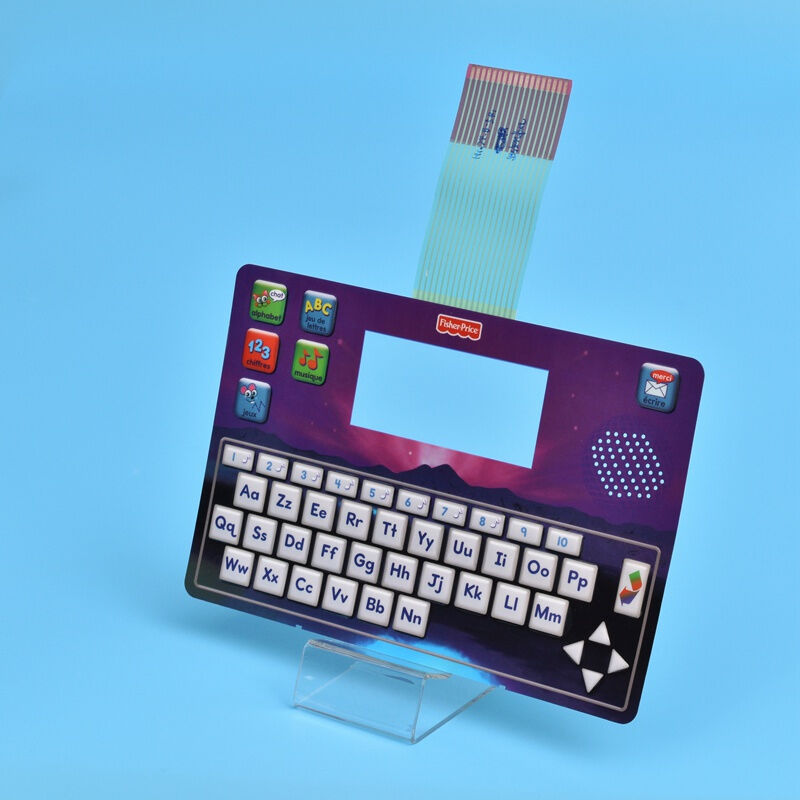

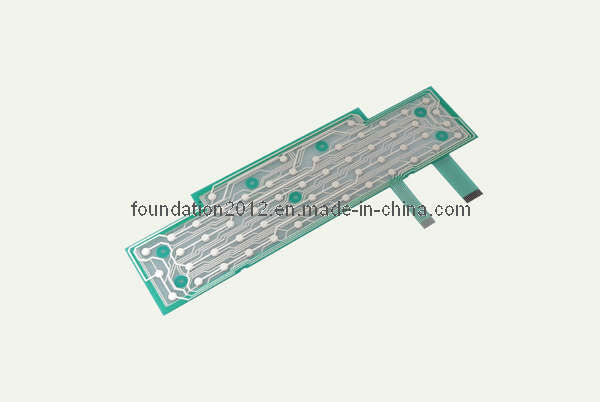

รูปภาพสินค้า
