สายวงจร PCB แบบยืดหยุ่นสองด้าน สายวงจรสับเปลี่ยนเยื่อยืดหยุ่น สายวงจรพิมพ์
,flexible membrane switch cable
,printed cable flexible circuit board
-
หมายเลขรุ่นHC-FPC-005
-
โหมดผสมผสานแผ่นกาวยืดหยุ่น
-
กาวนำไฟฟ้าวางเงินนำไฟฟ้า
-
สารหน่วงไฟV2
-
เทคโนโลยีการประมวลผลฟอยล์แรงดันล่าช้า
-
วัสดุฐานทองแดง
-
วัสดุฉนวนวัสดุคอมโพสิตโลหะ
-
จัดอันดับปัจจุบัน25-100mA, 0~30V กระแสตรง
-
เวลาชีวิต>1 ล้านครั้ง
-
ความหนาเฉลี่ย1.1-0. เช้า
-
ขนาดรูขั้นต่ำ0.3มม
-
ความกว้างเชิงเส้นขั้นต่ำ0.08มม
-
ระยะทางเชิงเส้นขั้นต่ำ0.08มม
-
ความอดทนภายนอก+/- 0.05 มม.
-
ความต้านทานการเชื่อม280 มากกว่า 10 วินาที
-
จำนวนสั่งซื้อขั้นต่ำ100
PCB แบบยืดหยุ่น บอร์ดวงจรยืดหยุ่นเคเบิลพิมพ์สองด้าน
PCB แบบยืดหยุ่น บอร์ดวงจรยืดหยุ่น สายพิมพ์สองด้าน
บอร์ดวงจรพิมพ์ยืดหยุ่นที่มีประสิทธิภาพสูงที่ออกแบบมาสําหรับการใช้งานที่ต้องการความยืดหยุ่น, ความน่าเชื่อถือ และการปรับปรุงพื้นที่ที่ดีที่สุด
คุณลักษณะและประโยชน์สําคัญ
- ความยืดหยุ่นอย่างพิเศษสามารถบิด, พับ, และบิดรูปได้อย่างอิสระด้วยรัศมีโค้ลเล็กและการเคลื่อนไหวตามแกน X, Y, Z
- การปรับปรุงพื้นที่:การออกแบบที่เบาและบาง (ความหนาเฉลี่ย 1.1-0.1 มม.) ทําให้การใช้บริการของพื้นที่เครื่องมือแคบสูงสุด
- การสร้างเบา:น้ําหนักที่ปรับปรุงขึ้นจากความต้องการภาระปัจจุบัน แทนความแข็งแรงทางกล
- ความสามารถในการปิดดีเยี่ยม:ออกแบบมาเพื่อการประกอบการประปาความเหนียวต่ําในสภาพแวดล้อมที่ไม่ดี
- การส่งสัญญาณที่มั่นคงรูปแบบสายไฟที่ออกแบบได้อย่างอิสระ และระยะทางของสายไฟให้ความมั่นคงของปารามิเตอร์ R, L, C
- การประกอบง่าย:คุณสมบัติปลายทางที่ดีเยี่ยมสําหรับการผสมผสาน, การใส่, การเล็บ, และการติด
- ระดับการปิดระยะยาววัสดุ เช่น โพลีไมด์และพอลิเอสเตอร์ ให้คุณสมบัติการกันความร้อนที่ดี
องค์ประกอบวัสดุ
สับสราตฟอยล์ทองแดง:ทองแดงเชื้ออิเล็กทรอลิธหรือม้วน (ความหนาทั่วไป: 1 oz, 1/2 oz, 1/3 oz)
ผนังพื้นฐาน:ความหนาทั่วไป 1 มิลและ 1/2 มิล
ผนังปกป้อง:หนาหนา 1 มิลลิลิเมตรและ 1/2 มิลลิลิเมตร
เครื่องแข็ง:ผนังปรับความแข็ง PI สําหรับการเสริมความแข็งแรงทางกล (ความหนา 3-9 มิล)
การป้องกัน EMI:หนังกันไฟฟ้าแม่เหล็กเพื่อป้องกันการรบกวน
ผนังพื้นฐาน:ความหนาทั่วไป 1 มิลและ 1/2 มิล
ผนังปกป้อง:หนาหนา 1 มิลลิลิเมตรและ 1/2 มิลลิลิเมตร
เครื่องแข็ง:ผนังปรับความแข็ง PI สําหรับการเสริมความแข็งแรงทางกล (ความหนา 3-9 มิล)
การป้องกัน EMI:หนังกันไฟฟ้าแม่เหล็กเพื่อป้องกันการรบกวน
การใช้งาน
- โทรศัพท์มือถือน้ําหนักเบาและความหนาบาง ประหยัดปริมาณสินค้า, การเชื่อมแบตเตอรี่, มิกรอฟอนและปุ่ม
- คอมพิวเตอร์และจอ LCD:การตั้งค่าเส้นเดียวแปลงสัญญาณดิจิตอลเป็นภาพแสดง
รายละเอียดเทคนิค
| วัสดุ | PI: 1 มิล, Cu: 1 oz, PI: 1 มิล |
| การบํารุงผิว | การเคลือบทองเหลือง |
| ขนาดรูขั้นต่ํา | 0.3mm |
| ความกว้าง/ระยะเส้นขั้นต่ํา | 0.08 มิลลิเมตร |
| ความอดทนภายนอก | +/- 0.05 มิลลิเมตร |
| ความต้านทานในการปั่น | 280 °C นานกว่า 10 วินาที |
| ความแข็งแรงในการเปลือก | 1.2kg/cm2 |
| ความต้านทานความร้อน | -200 ถึง +300 °C |
| ความต้านทานของพื้นผิว | 1.0 × 1011 |
| ความสามารถในการบิดและความทนทานต่อสารเคมี | ตอบสนองมาตรฐาน IPC |
ข้อดีต่อการแข่งขัน
- ระยะเวลาการประกอบที่สั้น:การตั้งค่าสายที่ครบถ้วน ช่วยประหยัดงานเชื่อมต่อสายไฟฟ้าเพิ่ม
- ขนาดเล็ก:ลดปริมาณสินค้าได้อย่างมีประสิทธิภาพเพื่อการพกพาได้มากขึ้น
- น้ําหนักเบา:น้ําหนักเบากว่า PCB ที่แข็งแรง ลดน้ําหนักของผลิตภัณฑ์สุดท้าย
- โปรไฟล์บาง:หนากว่าบอร์ด PCB แข็งแรง เพิ่มความยืดหยุ่นและการประกอบ 3 มิติ
- ส่งไว
- บริการที่ดีที่สุด
- OEM/ODM สามารถใช้ได้
รายละเอียดเทคนิคของสวิทช์เมมเบรน
| ความต้านทานเชือกนํา | < 1Ω/CM | เวลาใช้ชีวิต | > 1 ล้านครั้ง |
| ปัจจุบัน | 25-100mA, 0 ~ 30V DC | อุณหภูมิการทํางาน | - 104 ° F ~ 158 ° F |
| ความดันเฉพาะ | < 50V, DC | ปฏิบัติการความชื้น | ในอุณหภูมิ 104°F, < 98% RH |
| ความต้านทานต่อการปิด | < 100MΩ, 250V DC | โดม สปริงแบ็ค เวลา | < 5 msec |
| เปลี่ยนการเดินทาง | ประเภทพื้น: 0.05-0.3mm ประเภทสัมผัส: 0.3-1.5 มิลลิเมตร |
วัสดุพื้นฐาน ทนความตึงเครียด | 1500 V DC |
| ความยืดหยุ่นของหาง | มุมใดก็ได้ภายใน 180 องศา | ||

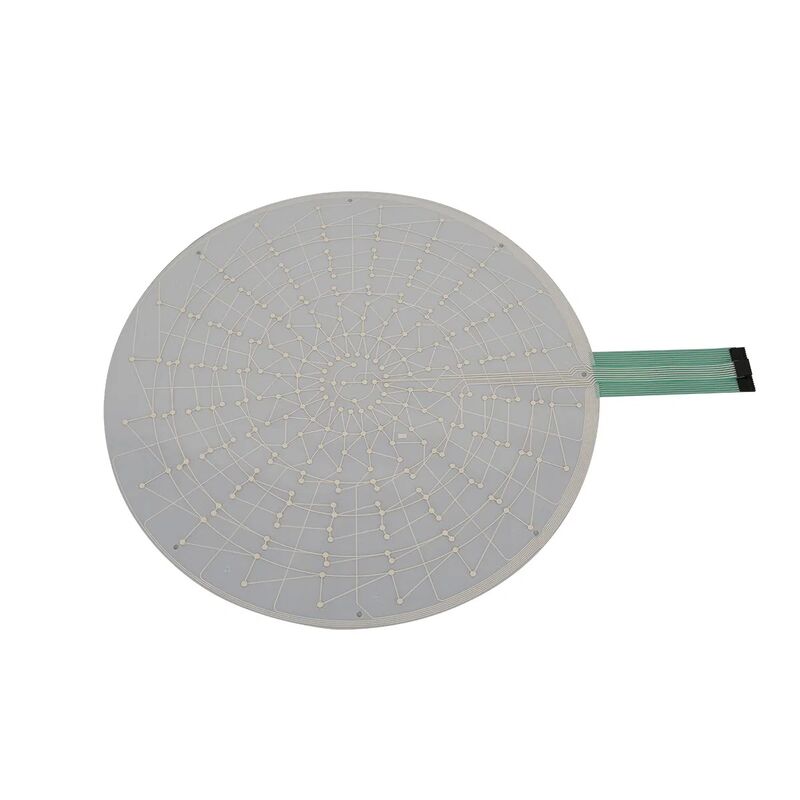

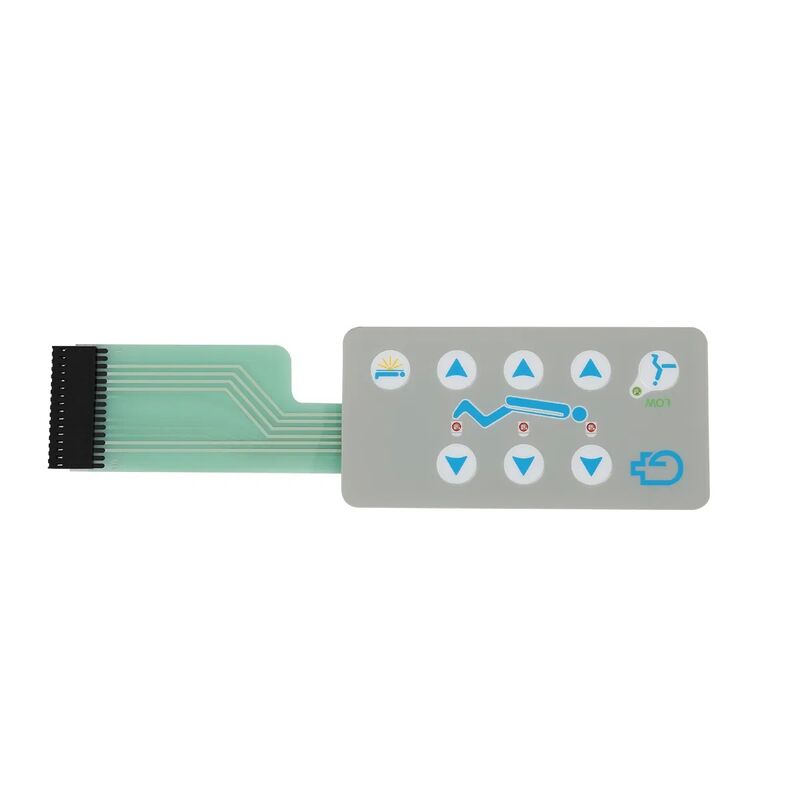

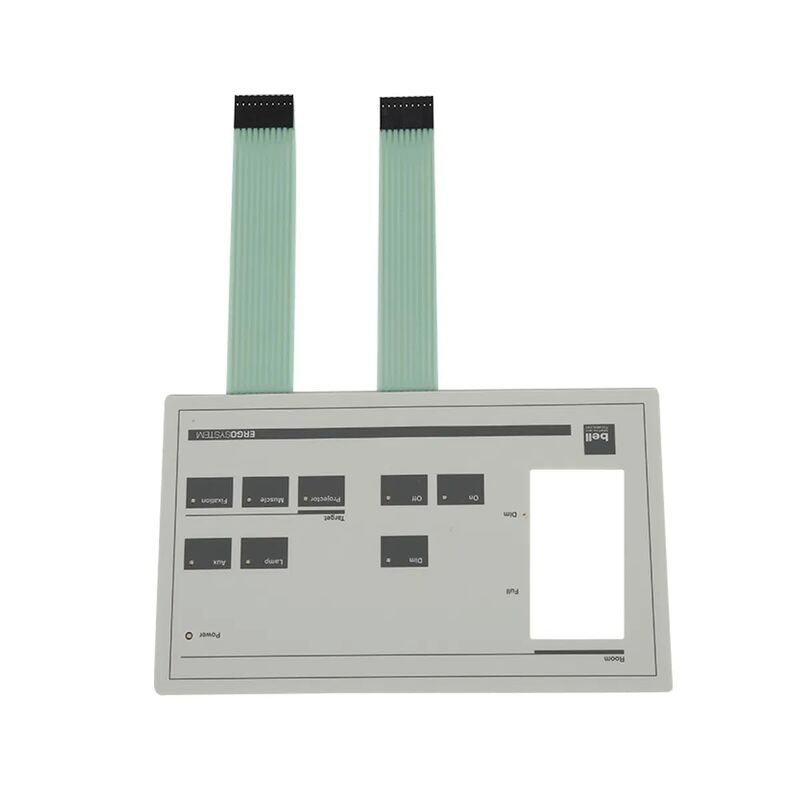

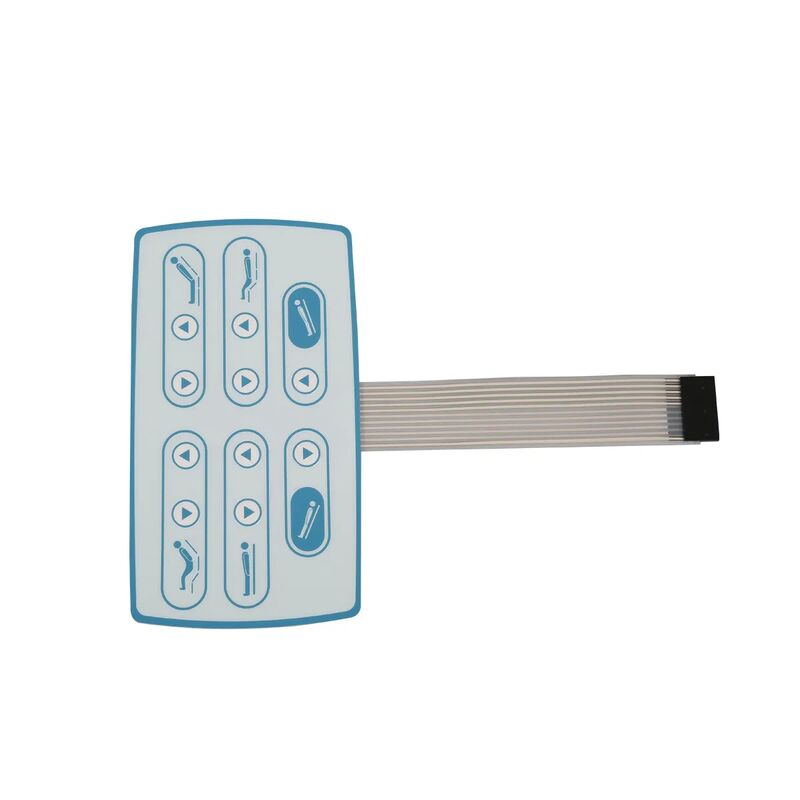

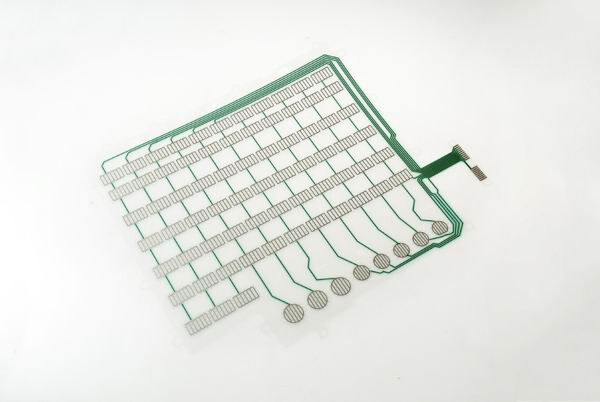

ภาพสินค้า
