สวิทช์เมมแบรนด์กลุมโลหะ แผ่นเมมแบรนด์วงจรยืดหยุ่น บอร์ดสวิทช์เมมแบรนด์สัมผัส
,flexible circuit membrane panels
,tactile membrane switch boards
-
ประเภทการติดต่อประเภท c ติดต่อ
-
วัสดุสัตว์เลี้ยง
-
วิธีการตรวจจับโหมดสะท้อนแสง
-
จำนวนสวิตช์สวิตช์ควบคุมหลายตัว
-
การจัดอันดับวงจร35V (DC), 100mA, 1W
-
ต้านทานการติดต่อ10Ω --700Ω
-
ความต้านทานของฉนวน> 100MΩ 250V กระแสตรง
-
ติดต่อเด้ง≤ 5ms
-
ทนต่ออิเล็กทริก250VRms (50-60Hz 1 นาที)
-
อายุขัยชนิดแบน ≥ 5 ล้านครั้ง ชนิดสัมผัส: ≥ 1 ล้านครั้ง
-
กองกำลังชนิดแบน 57-284G (2-10 ออนซ์), ชนิดสัมผัส 170-397ก (6-14 ออนซ์)
-
สลับจังหวะชนิดแบน 0.1-0.5 มม. ชนิดสัมผัส 0.6-1.5 มม
-
อุณหภูมิในการทำงาน-40 - +80
-
อุณหภูมิในการจัดเก็บ-40 - +85
-
ความชื้น40, 90% -95%, 240 ชั่วโมง
-
ได้รับการรับรองISO9001
-
จำนวนสั่งซื้อขั้นต่ำ100
บอร์ดวงจรยืดหยุ่นกลองโลหะ แผ่นสวิทช์เปลือก
สวิตช์เมมเบรนแผงแผงวงจรแบบยืดหยุ่นโดมโลหะ
ด้วยความเชี่ยวชาญด้านการออกแบบและการผลิตกว่าสิบปีในด้านสวิตช์เมมเบรนและแผงปุ่มควบคุมยางซิลิโคน เราจึงนำเสนอโซลูชันที่เชื่อถือได้สำหรับอุปกรณ์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า อุปกรณ์ทางการแพทย์ และยานพาหนะทางทหาร ความมุ่งมั่นต่อคุณภาพของเราทำให้เราได้รับความไว้วางใจจากลูกค้ามากกว่า 100 รายทั่วโลก
วงจรทั้งหมด กราฟิกโอเวอร์เลย์ และสวิตช์เมมเบรนทั้งหมดผ่านการทดสอบและตรวจสอบอย่างละเอียดก่อนออกจากโรงงานของเรา เพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด
ข้อมูลจำเพาะวงจรพิมพ์แบบยืดหยุ่น
วัสดุ:โพลีเอสเตอร์ที่มีเงินเป็นสื่อกระแสไฟฟ้าและคาร์บอน
กาวด้านหลัง:อเมริกัน 3M 467MP, 3M 468MP, 3M9472LE ฯลฯ
คุณสมบัติของวงจร
- ผ่านการทดสอบคุณภาพ 100%
- อายุขัยยืนยาว
- การรวม LED สองสี
- วงจร FPC สองด้าน
ข้อมูลจำเพาะด้านประสิทธิภาพ
ลักษณะทางอิเล็กทรอนิกส์:
| คะแนนวงจร | 35V (กระแสตรง), 100mA, 1W |
| ต้านทานการติดต่อ | 10Ω - 700Ω (แตกต่างกันไปตามความยาวร่องรอยและวัสดุ) |
| ความต้านทานของฉนวน | > 100MΩ ที่ 250V DC |
| ติดต่อเด้ง | ≤ 5ms |
| ทนต่ออิเล็กทริก | 250VRms (50-60Hz 1 นาที) |
คุณสมบัติทางกล:
| อายุขัย | ชนิดแบน: ≥ 5 ล้านรอบ ประเภทสัมผัส: ≥ 1 ล้านรอบ |
| แรงกระตุ้น | ชนิดแบน: 57-284 ก. (2-10 ออนซ์) ประเภทสัมผัส: 170-397 ก. (6-14 ออนซ์) |
| สลับจังหวะ | ชนิดแบน: 0.1-0.5 มม ประเภทสัมผัส: 0.6-1.5 มม |
พารามิเตอร์ด้านสิ่งแวดล้อม:
| อุณหภูมิในการทำงาน | -40°ซ ถึง +80°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +85°ซ |
| ความชื้น | 40, 90% -95%, 240 ชั่วโมง |
| การจับคู่สี | ระบบจับคู่สีแพนโทน |
ข้อมูลจำเพาะเพิ่มเติม
วัสดุ:พีซีแบบมีพื้นผิว, พีซีแบบเงาพร้อมผิวด้าน, Autotype PET, PVC
ความหนา:0.5, 0.7, 0.8 และ 1.0 มม
หน้าต่าง LED:ใสหรือโปร่งแสงมีทุกสี
ปุ่มนูน:โพลีโดมและขอบล้อ
โดมโลหะ:แบรนด์ Nicomatic และ Innovan ชุบนิกเกิลและทอง
ข้อมูลจำเพาะทางเทคนิค
| ความต้านทานของสายไฟ | <1Ω/ซม |
| จัดอันดับปัจจุบัน | 25-100mA, 0-30V กระแสตรง |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | <50V, กระแสตรง |
| ความต้านทานของฉนวน | <100MΩ, 250V DC |
| เวลาชีวิต | >1 ล้านรอบ |
| อุณหภูมิในการทำงาน | -104°F ถึง 158°F (-40°C ถึง 70°C) |
| ความชื้นในการทำงาน | ที่ 104°F, <98% RH |
| โดมสปริงแบ็คไทม์ | <5 มิลลิวินาที |
| ทนต่อแรงดันไฟฟ้าของวัสดุฐาน | 1500 โวลต์กระแสตรง |
| ความยืดหยุ่นของหาง | มุมใดก็ได้ภายใน 180 องศา |
ความสามารถพิเศษ:เราสามารถรองรับข้อกำหนดแบบกำหนดเองได้ เช่น การกันน้ำ การป้องกัน EMI การเคลือบหน้าต่าง/เลนส์ ไฟ LED แบบฝัง และการเคลือบ UV ต่างๆ
รายละเอียดการผลิตและธุรกิจ
กำลังการผลิต:1,000,000 หน่วย
ราคาต่อหน่วย:ต่อรองได้
เงื่อนไขการจัดส่ง:EXW
เงื่อนไขการชำระเงิน:ที/ที
ต้นทาง:ตงกวน
การบรรจุ:ในกล่อง

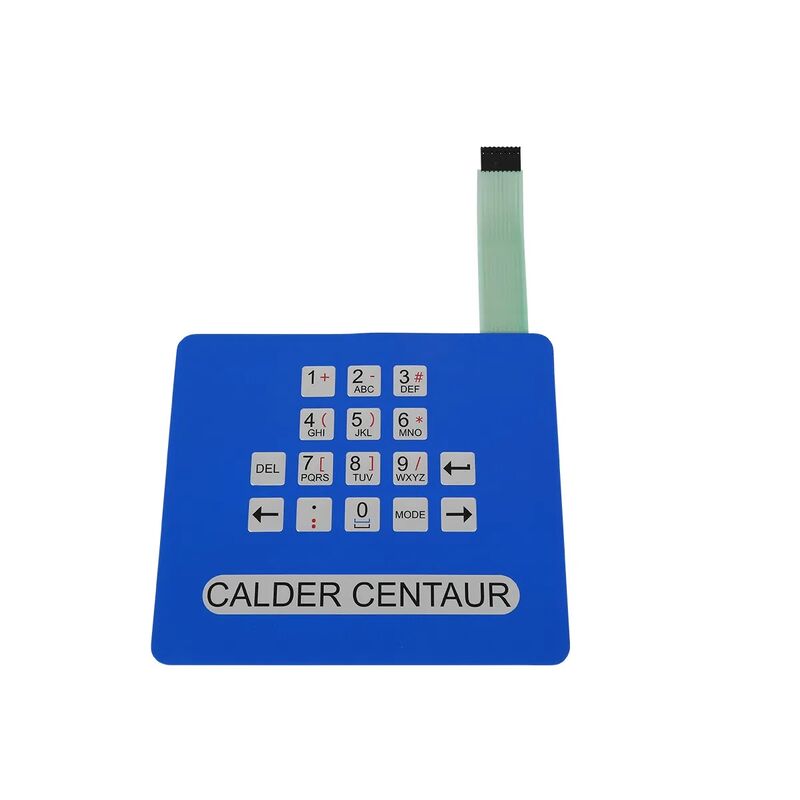

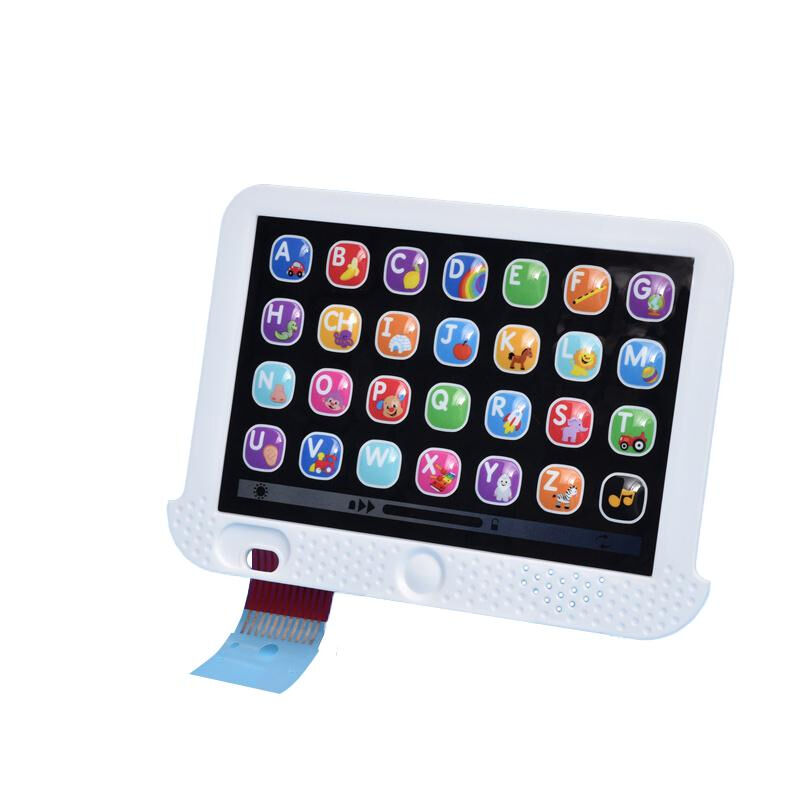

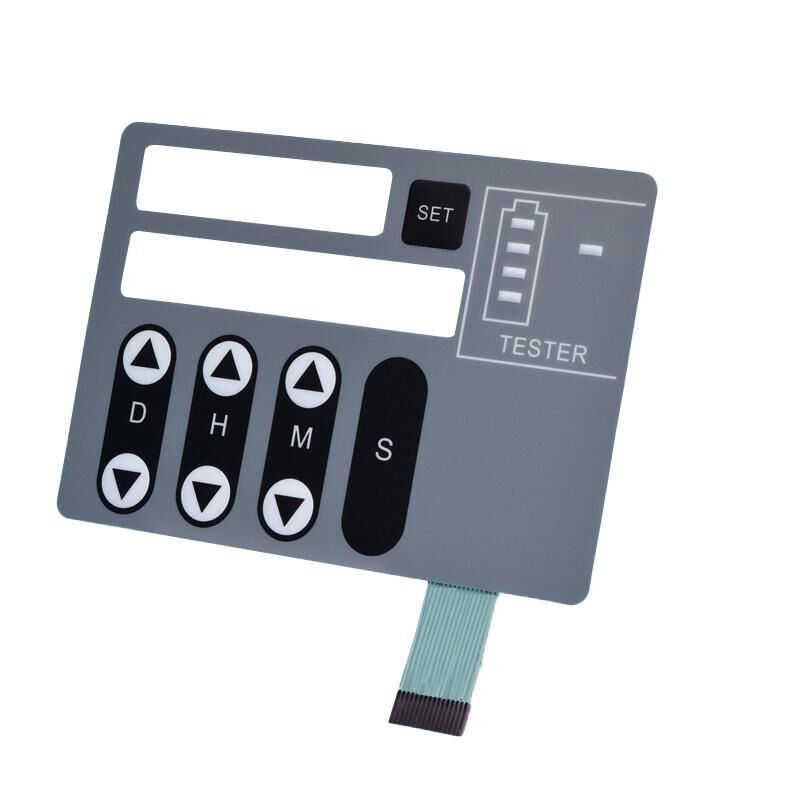

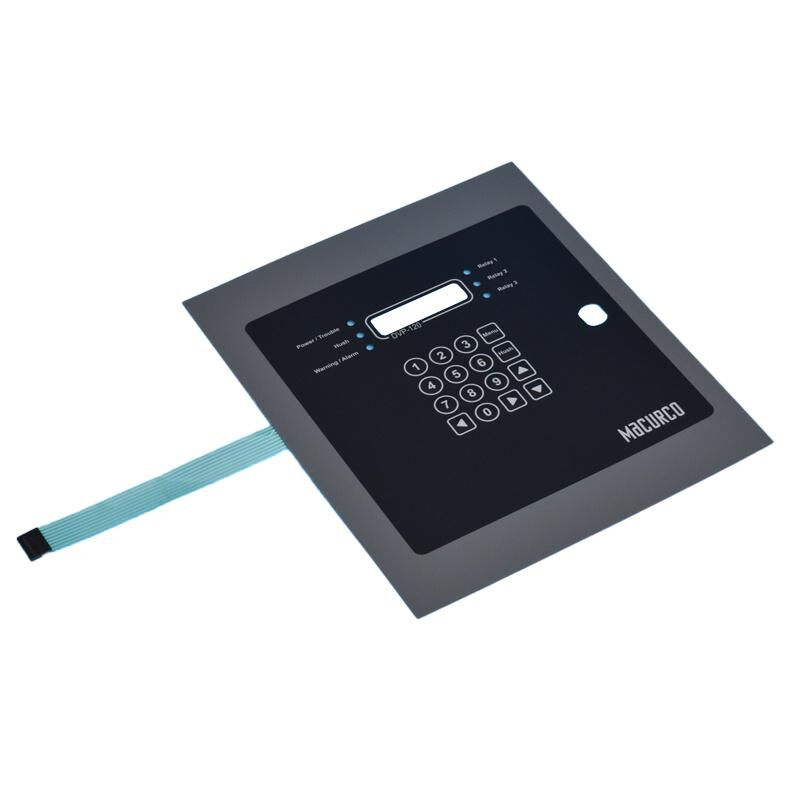

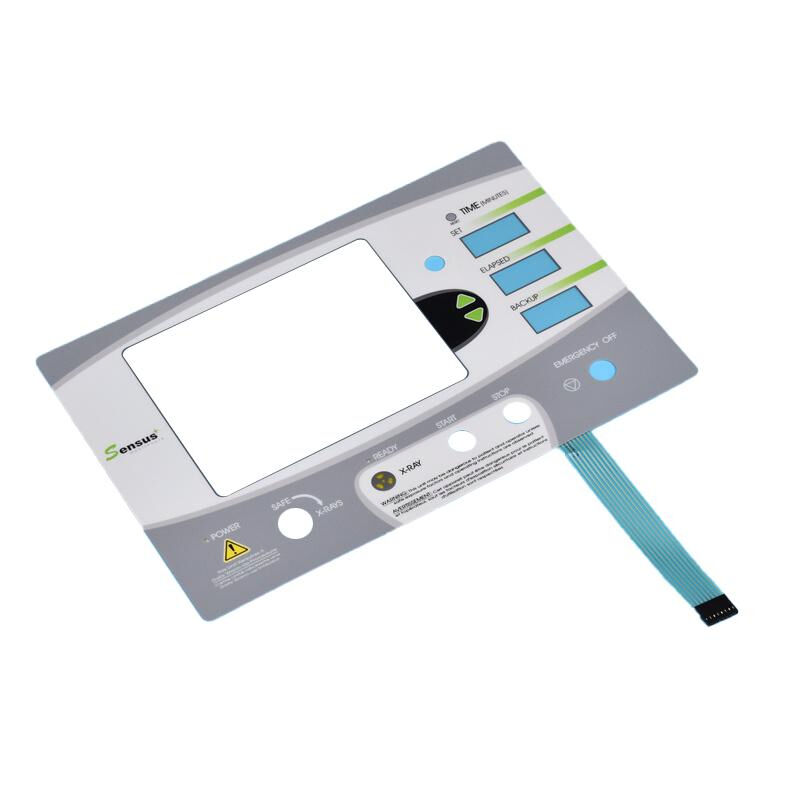

รูปภาพสินค้า
