เน้น
เครื่องปรับสวิทช์เมมบราน LED
,เครื่องปรับสวิทช์เมมบรานสล็อต
,die cutting membrane keypad
-
การจัดอันดับวงจร35V (DC), 100mA, 1W
-
ต้านทานการติดต่อ10Ω --700Ω
-
ความต้านทานของฉนวน> 100MΩ 250V กระแสตรง
-
ติดต่อเด้ง≤ 5ms
-
ทนต่ออิเล็กทริก250VRms (50-60Hz 1 นาที)
-
อายุขัยชนิดแบน ≥ 5 ล้านครั้ง ชนิดสัมผัส: ≥ 1 ล้านครั้ง
-
กองกำลังชนิดแบน 57-284G (2-10 ออนซ์), ชนิดสัมผัส 170-397ก (6-14 ออนซ์)
-
สลับจังหวะชนิดแบน 0.1-0.5 มม. ชนิดสัมผัส 0.6-1.5 มม
-
อุณหภูมิในการทำงาน-40 - +80
-
อุณหภูมิในการจัดเก็บ-40 - +85
-
ความชื้น40, 90% -95%, 240 ชั่วโมง
-
ความต้านทานของสายไฟ<1Ω/ซม
-
จัดอันดับปัจจุบัน25-100mA,0~30V กระแสตรง
-
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ<50V, กระแสตรง
-
เวลาสปริงแบ็คของโดม<5 มิลลิวินาที
-
จำนวนสั่งซื้อขั้นต่ำ100
กด LED คีย์พาด ตัด โลหะ Dome เปลี่ยน Membrane

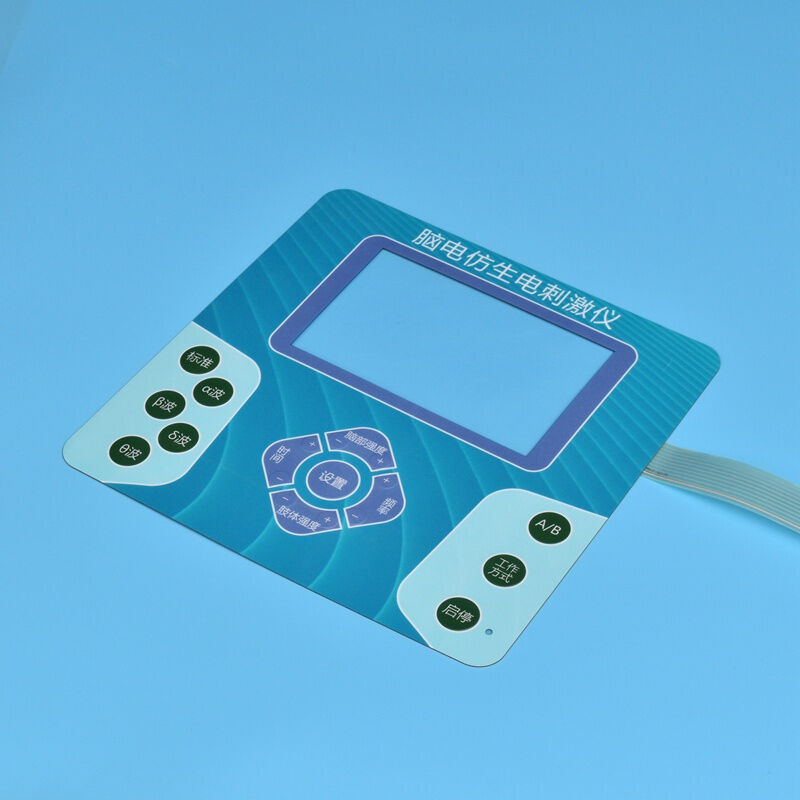

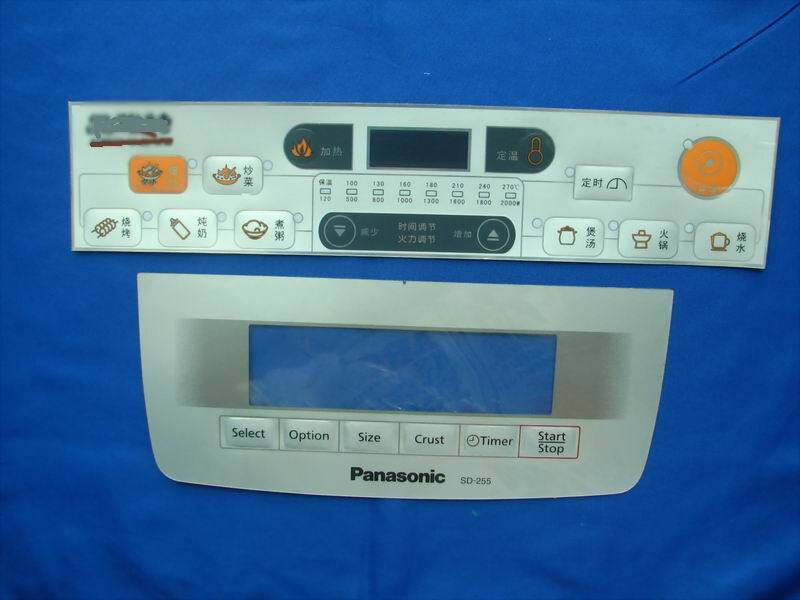

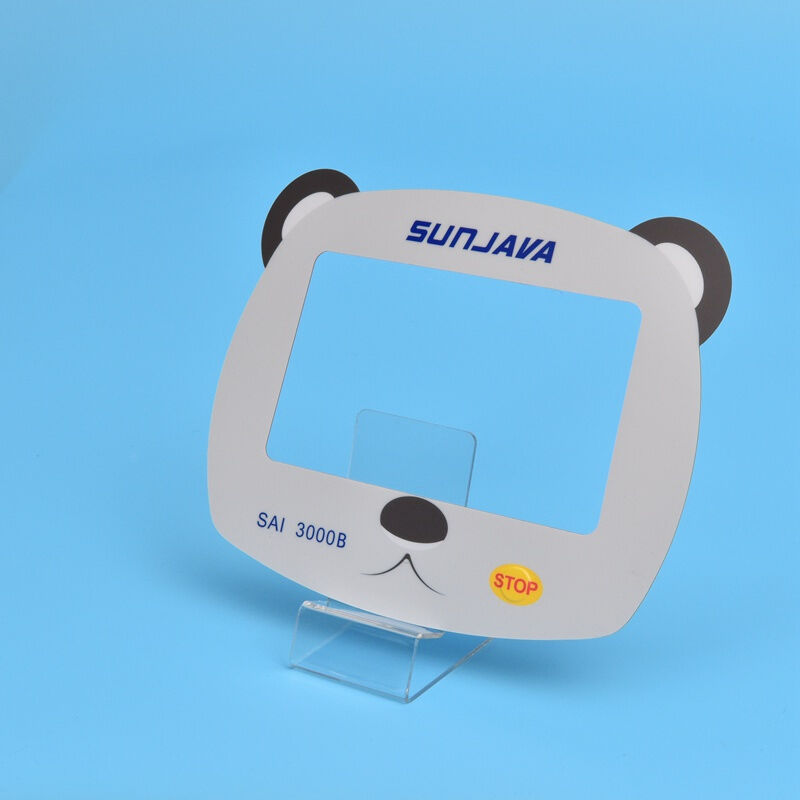

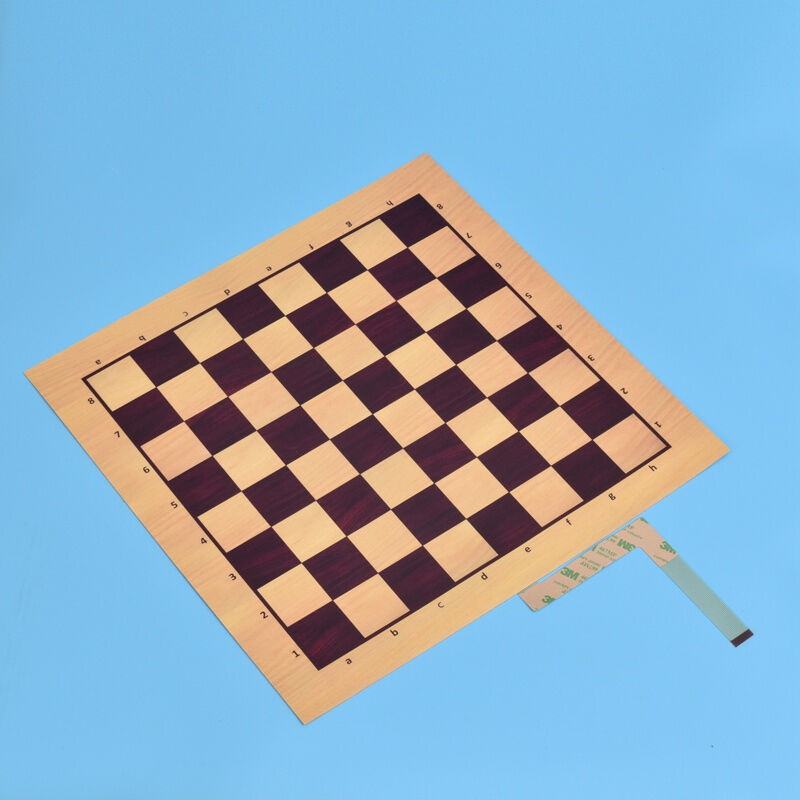

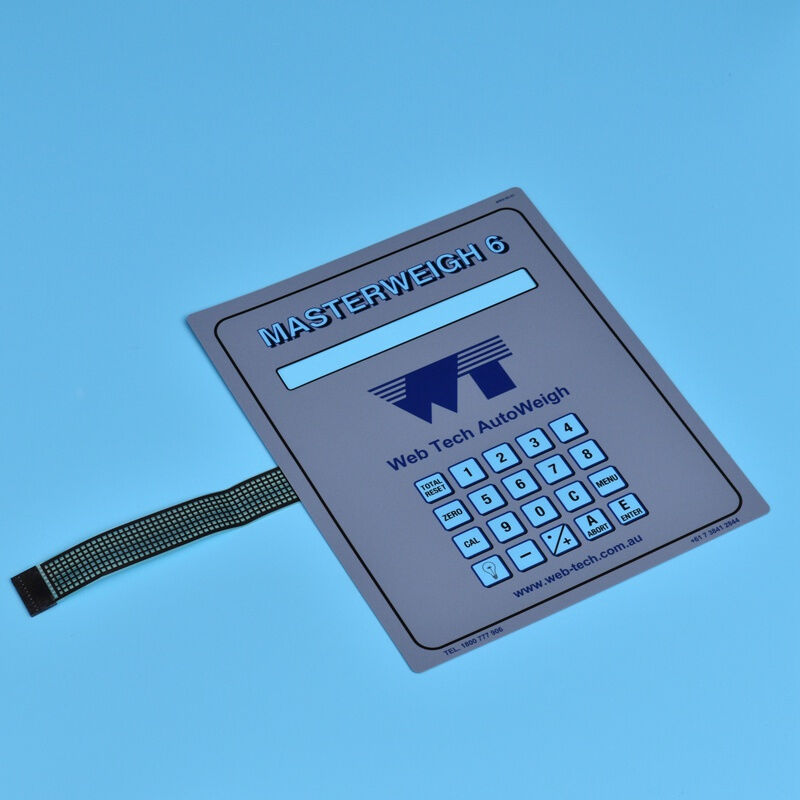

กดปุ่มกด LED สวิตช์เมมเบรนโดมโลหะตัดตาย
ด้วยประสบการณ์กว่าสิบปีในการออกแบบและผลิตสวิตช์เมมเบรน เรามีความเชี่ยวชาญในการผลิตแผงปุ่มกดยางซิลิโคนคุณภาพสูงและสวิตช์เมมเบรนสำหรับการใช้งานที่หลากหลาย รวมถึงอุปกรณ์อิเล็กทรอนิกส์ เครื่องใช้ไฟฟ้า อุปกรณ์ทางการแพทย์ และยานพาหนะทางทหาร เราภูมิใจให้บริการลูกค้ามากกว่า 100 รายทั่วโลกด้วยผลิตภัณฑ์ที่เชื่อถือได้และบริการที่เป็นเลิศ
การประกันคุณภาพ
วงจรทั้งหมด กราฟิกโอเวอร์เลย์ และสวิตช์เมมเบรนทั้งหมดผ่านการทดสอบและตรวจสอบอย่างครอบคลุมก่อนออกจากโรงงานของเราเพื่อให้มั่นใจถึงประสิทธิภาพและความน่าเชื่อถือสูงสุด
ข้อมูลจำเพาะของผลิตภัณฑ์
วงจรพิมพ์แบบยืดหยุ่น
- วัสดุ: โพลีเอสเตอร์พร้อมเงินเป็นสื่อกระแสไฟฟ้าและคาร์บอน
- กาวด้านหลัง: 3M 467MP, 3M 468MP, 3M 9472LE ฯลฯ
คุณสมบัติของวงจร
- ผ่านการทดสอบคุณภาพ 100%
- อายุขัยยืนยาว
- บูรณาการ LED (สองสี)
- วงจร FPC สองด้าน
ลักษณะการทำงาน
คุณสมบัติทางอิเล็กทรอนิกส์
- ระดับวงจร: 35V DC, 100mA, 1W
- ความต้านทานต่อการสัมผัส: 10Ω - 700Ω
- ความต้านทานของฉนวน: >100MΩ ที่ 250V DC
- ติดต่อตีกลับ: ≤5ms
- ทนต่ออิเล็กทริก: 250V RMS (50-60Hz, 1 นาที)
- อายุขัย: ชนิดแบน ≥5 ล้านรอบ, ประเภทสัมผัส ≥1 ล้านรอบ
คุณสมบัติทางกล
- แรงกระตุ้น: ชนิดแบน 57-284g, ชนิดสัมผัส 170-397g
- จังหวะสวิตช์: ชนิดแบน 0.1-0.5 มม., ชนิดสัมผัส 0.6-1.5 มม.
พารามิเตอร์ด้านสิ่งแวดล้อม
- อุณหภูมิในการทำงาน: -40°C ถึง +80°C
- อุณหภูมิในการจัดเก็บ: -40°C ถึง +85°C
- ความชื้น: 40°C, 90-95% RH, 240 ชั่วโมง
- การจับคู่สี: ระบบสี Pantone
ข้อมูลจำเพาะทางเทคนิค
| ความต้านทานของสายไฟ | <1Ω/ซม | เวลาชีวิต | >1 ล้านครั้ง |
| จัดอันดับปัจจุบัน | 25-100mA, 0-30V กระแสตรง | อุณหภูมิในการทำงาน | -40°C ถึง +70°C (-104°F ถึง 158°F) |
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | <50V กระแสตรง | ความชื้นในการทำงาน | ที่ 40°C, <98% RH |
| ความต้านทานของฉนวน | <100MΩ, 250V DC | เวลาสปริงกลับของโดม | <5 มิลลิวินาที |
| สลับการเดินทาง | ชนิดแบน 0.05-0.3มม. ชนิดสัมผัส 0.3-1.5มม | ทนต่อแรงดันไฟฟ้าของวัสดุฐาน | 1500 โวลต์กระแสตรง |
| ความยืดหยุ่นของหาง | มุมใดก็ได้ภายใน 180 องศา | ||
วัสดุก่อสร้าง
- พีซีแบบมีพื้นผิว, พีซีแบบมันพร้อมผิวด้าน, Autotype PET และ PVC
- ความหนา: 0.5 มม., 0.7 มม., 0.8 มม. และ 1.0 มม
- หน้าต่าง LED: ใสหรือโปร่งแสงด้วยสีต่างๆ
- ปุ่มนูน: ดีไซน์โพลีโดมและขอบ
- โดมโลหะ: แบรนด์ Nicomatic และ Innovan ชุบนิกเกิลและทอง
- หาง: Mylar พร้อมการป้องกันรังสียูวี
- ตัวเชื่อมต่อ: Nicomatic, FCI, Molex และ ZIF
- กาว: 3M 467, 468, 9495, 7945 และ 7959
ความสามารถที่กำหนดเอง
เราสามารถรองรับความต้องการพิเศษต่างๆ ได้ เช่น การกันน้ำ การป้องกัน EMI การเคลือบหน้าต่าง/เลนส์ ไฟ LED แบบฝัง และการเคลือบ UV ต่างๆ (มัน เคลือบด้าน พื้นผิว)
ข้อมูลทางธุรกิจ
กำลังการผลิต:1,000,000 หน่วย
ราคาต่อหน่วย:ต่อรองได้
เงื่อนไขการจัดส่ง:EXW
เงื่อนไขการชำระเงิน:ที/ที
ต้นทาง:ตงกวน
การบรรจุ:ในกล่อง
